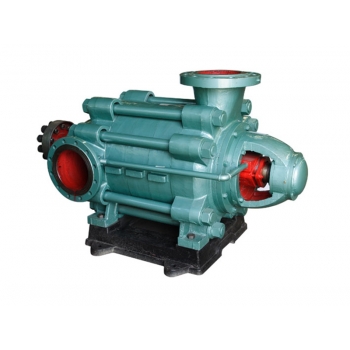

D型卧式多级泵

联系电话:4000731982
产品详细介绍

产品介绍

利用离心的原理,采用了******推荐使用的节能产品的水力模型,在行业内居于技术地位。该类产品长沙多级泵价格中也适中,是一种性价比很高的产品。D型泵系多级、节段式离心清水泵,适用于矿山、工厂及城市给水、排水用。供输送不含固体颗粒及磨料。不含悬浮物的清水,或物理化学性质类似于清水的其它液体。被输送液体温度在-20℃~80℃。


型号说明

例80D12*5、80—泵吸入口直径(mm)、D—多级、节段式离心清水泵、12—泵的扬程(m)、5—泵级数为5级。


结构说明

1、泵壳体部分:泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,前段吸入口中线呈水平线,后段吐出口中线与水平垂直。

2、 转子部分:转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上,转子部分的叶轮数目是根据泵的级数而定。

3、 轴承部分:本D型泵轴承有滑动轴承和滚动轴承两种,按型号不同而定,均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采用向心轴承。

4、 泵的密封:泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封,当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

5、 平衡机构:平衡机构由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵的轴向力。
