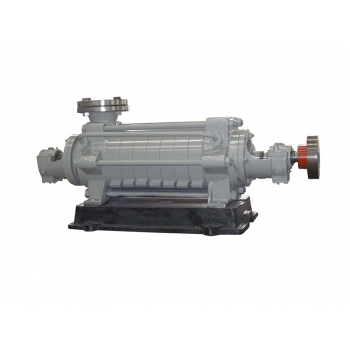

MD型矿用多级泵,系单吸多级分段式离心泵,适用于钢铁厂、矿山排水、污水输送等场合。水泵结构采用节能水力模型,用于输送固体颗粒含量≤15%,颗粒度≤0.5mm,温度≤80度的中性矿井水及类似的污水介质。水泵部件材质采用优质平衡盘-环系统平衡轴向力,该系统耐磨能力强,正常情况下运转5000小时无需更换,泵体使用寿命≥10年,叶轮等转子部件正常寿命≥5000小时。目前公司生产该系列水泵流量≤1200m³/h,扬程≤1500m。
MD型矿用多级泵,系单吸多级分段式离心泵,适用于钢铁厂、矿山排水、污水输送等场合。水泵结构采用节能水力模型,用于输送固体颗粒含量≤15%,颗粒度≤0.5mm,温度≤80度的中性矿井水及类似的污水介质。水泵部件材质采用优质平衡盘-环系统平衡轴向力,该系统耐磨能力强,正常情况下运转5000小时无需更换,泵体使用寿命≥10年,叶轮等转子部件正常寿命≥5000小时。目前公司生产该系列水泵流量≤1200m³/h,扬程≤1500m。
结构说明
MD型卧式多级离心泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,并根据泵的扬程选择泵的级数(可根据用户需求变换水泵进出口方向)。MD型多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为优质耐磨球铁制成,共同形成泵的工作室。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之于轴联成一体。整个转子由两端滚动轴承或滑动轴承支承,轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,外接水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。D、MD型泵大多采用填料密封,填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。在轴封处装有可更换的轴套,以保护泵轴。
该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。
MD型矿用多级泵的安装
本MD型矿用泵安装时除满足一般安装技术要求外,还应当注意以下几点:
1、电机与水泵组合安装时,应当将泵联轴器端的轴向外拉出,并再留2-3mm端面间隙值,以保证泵和电机两联轴器之间的轴向间隙值。
注意:确定底板调平,设备水平度良好后再进行灌浆
小心:为使安装成功,联轴器调整必须正确,挠性联轴器不能补偿
任何明显的失调。失调可能引起快速的磨损、噪音、振动和对设备的损坏。因此,联轴器必须在所给限度内调整。
小心:必须采取措施支撑泵的进出口管道,防止泵进出口负荷过大
2、泵与电机轴的中心线应在同一水平直线上。
3、泵只能承受自身内力,不能承受任何外力。
