D46-30*(3-10)多级离心泵

联系电话:4000731982
产品详细介绍

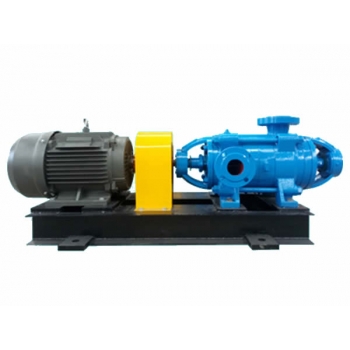

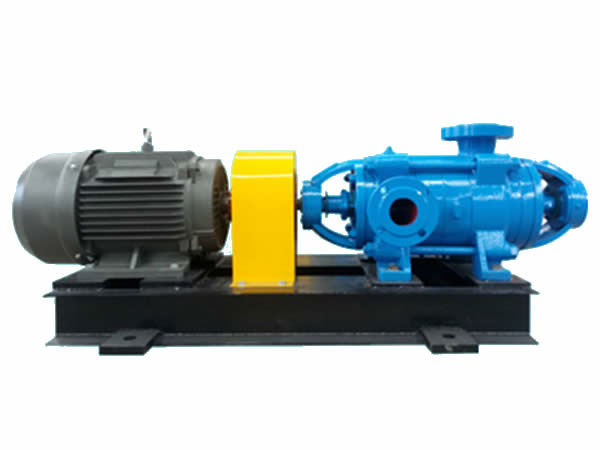

D46-30*(3-10)多级离心泵


产品分类: MD型多级离心泵

产品名称:D46-30*(3-10)多级离心泵

流量范围:46m3/h

扬程范围:90-300m

输送温度:

吸入压力:

密封形式:

密封材质:HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等


D46-30*(3-10)多级离心泵


该产品属于D型卧式多级泵,系单吸多级分段式离心泵,流量46m3/h,扬程90-300m,供输送清水及物理化学性质类似于水的液体之用,适用于钢铁厂、矿山排水、污水输送等场合。泵采用节能水力模型,该泵多采用球墨铸铁等耐磨材料。用于输送固体颗粒≤0.5mm,含量≤10%,温度≤80℃的中性矿井水及类似的其他介质。泵采用优质平衡盘-环系统平衡轴向力,该系统耐磨能力强,正常情况下运转5000小时无需更换。该泵采用耐磨材料,泵体使用寿命≥10年,叶轮等转子部件正常寿命≥5000小时。目前公司生产该系列水泵流量≤1200m³/h,扬程≤1500m。

型号参数:


型号/参数 流量
Q
扬程
H
转速
n
轴功率
Pa
配带电动机 效率
n
汽蚀量 叶轮直径 进出口径 出口口径 泵重
m3/h L/s m r/min kw 功率kw 型号 % m mm mm mm kg
d46-30*3 30
46
55
8.33
12.8
15.3
102
90
81
2950 14.61
16.88
18.26
22 Y2-180M-2 60.0
66.8
62.5
2.4
2.8
3.2
164 80 65 184
d46-30*4 30
46
55
8.33
12.8
15.3
136
120
108
2950 19.47
22.50
24.35
30 Y2-200L1-2 60.0
66.8
62.5
2.4
2.8
3.2
164 80 65 219
d46-30*5 30
46
55
8.33
12.8
15.3
170
150
135
2950 24.34
28.13
30.44
37 Y2-200L2-2 60.0
66.8
62.5
2.4
2.8
3.2
164 80 65 254
d46-30*6 30
46
55
8.33
12.8
15.3
204
180
162
2950 29.21
33.76
36.52
37 Y2-200L2-2 60.0
66.8
62.5
2.4
2.8
3.2
164 80 65 289
d46-30*7 30
46
55
8.33
12.8
15.3
238
210
189
2950 34.08
39.38
42.61
45 Y2-225M-2 60.0
66.8
62.5
2.4
2.8
3.2
164 80 65 325
d46-30*8 30
46
55
8.33
12.8
15.3
272
240
216
2950 38.94
45.01
48.70
55 Y2-250M-2 60.0
66.8
62.5
2.4
2.8
3.2
164 80 65 360
d46-30*9 30
46
55
8.33
12.8
15.3
306
270
243
2950 43.82
50.63
54.78
55 Y2-250M-2 60.0
66.8
62.5
2.4
2.8
3.2
164 80 65 395
d46-30*10 30
46
55
8.33
12.8
15.3
340
300
270
2950 48.68
56.26
60.87
75 Y2-280S-2 60.0
66.8
62.5
2.4
2.8
3.2
164 80 65 430


注意事项:



结构说明

MD型卧式多级离心泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,并根据泵的扬程选择泵的级数(可根据用户需求变换水泵进出口方向)。MD型多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为优质耐磨球铁制成,共同形成泵的工作室。

该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之于轴联成一体。整个转子由两端滚动轴承或滑动轴承支承,轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,外接水冷却。

泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

轴的密封形式有机械密封和填料密封两种。D、MD型泵大多采用填料密封,填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。在轴封处装有可更换的轴套,以保护泵轴。

该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。
