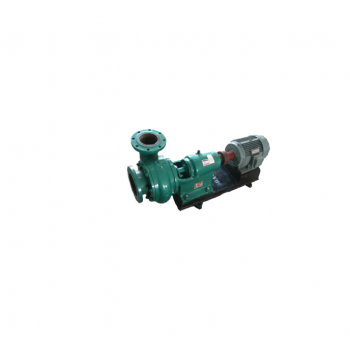

湖南NBA型冷凝泵

联系电话:4000731982
产品详细介绍

N、NB、NBA型凝结水泵,也称N、NB、NBA型冷凝泵

N型泵有卧式、单级或多级、悬臂式及带诱导轮等多种结构形式。主要由泵体、泵盖、叶轮、轴、轴套和支承部分构成。

3N6、4N6、4N6A及100N130型泵为卧式悬臂单级冷凝泵;

2.5N3×2、3N6×2、4N6×2型泵为卧式悬臂两级冷凝泵;

6N6及150N110是卧式悬臂带诱导轮单级冷凝泵。轴承采用悬臂式托架装有两个滚动向心球轴承支承。可承受未被平衡的轴向力,采用稀油润滑。

NB、NBA型泵是单级单吸悬臂式离心泵,主要由进水口、泵体、叶轮、轴和轴套等零件组成。伸出端由一个滑动轴承和一对滚动轴承支承,滚动轴承用油脂润滑。

产品用途:冷凝泵是输送凝结水的系列产品。N型泵供输送温度低于120℃的冷凝水或物理,化学性质类似清水的液体,NB、NBA、NBA型泵供抽送温度不超过80℃的冷凝器中的凝结水和750-3000千瓦汽轮发电机组抽送凝结水及其它类似场合之用。

性能范围:流量Q:6-120m³/h

      扬程H:25-145m

结 构:N、NB、NBA型泵为单级单吸悬臂式离心泵,N型有两级结构,其余为卧式结构。泵有带诱导轮和不带诱带轮两种结构式。结构紧凑,运行平稳可靠、效率高,抗汽蚀性能好。采用标准化设计、标准化程度高通用性好。

过流部件材质:铸钢或不锈钢,也可根据用户要求选用不同材质。

型号说明:

例:4N6A*2 例:100NB45

  4—泵入口直径(英寸) 100—泵进口直径为100(mm)

  N--凝结水泵 NB--单级单吸悬式离心泵

  6一设计点单级扬程除以10取整 45一泵的设计点扬程45m

  A--叶轮次切割

  2一叶轮级数
