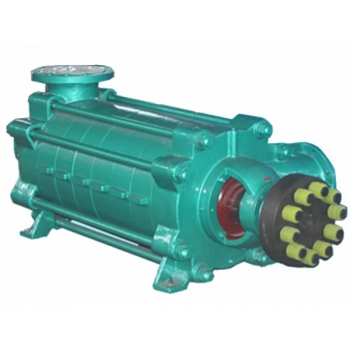

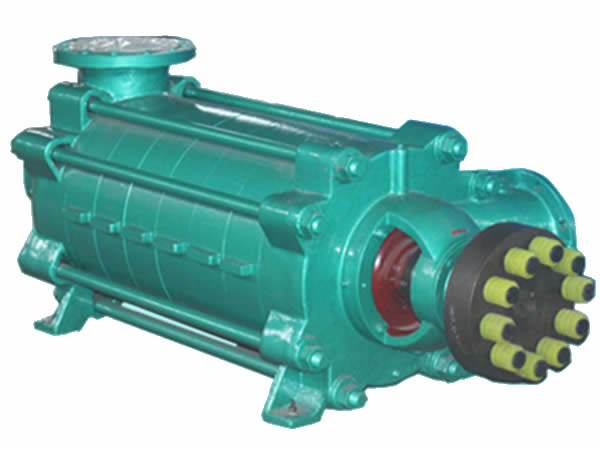

MD500-57×2-11耐磨多级泵

结构说明

MD型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，并根据泵的扬程选择泵的级数（可根据用户需求变换水泵进出口方向）。MD型多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为优质耐磨球铁制成，共同形成泵的工作室。

该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之于轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，外接水冷却。

泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

轴的密封形式有机械密封和填料密封两种。D、MD型泵大多采用填料密封，填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。在轴封处装有可更换的轴套，以保护泵轴。

该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。

MD型矿用多级泵的装配和拆卸

1、泵的装配
本MD型矿用泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点：
a、固定部分***零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。作密封剂用的二硫化钼应干净。紧固用的螺钉、螺栓应当受力均匀。
b、叶轮出口流道与导叶进口流道的对中性是依靠***零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。
c、泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳体内旋转是否灵活，轴向窜动是否达到规定要求。
d、上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。
2、泵的拆卸
a、拆卸要与装配相反的顺序进行，拆卸时应严格保护零件的制造精度不受损伤。
b、拆卸穿杆时应当先将***中段用垫垫起，以免***中段止口松动后下沉将轴压弯。
